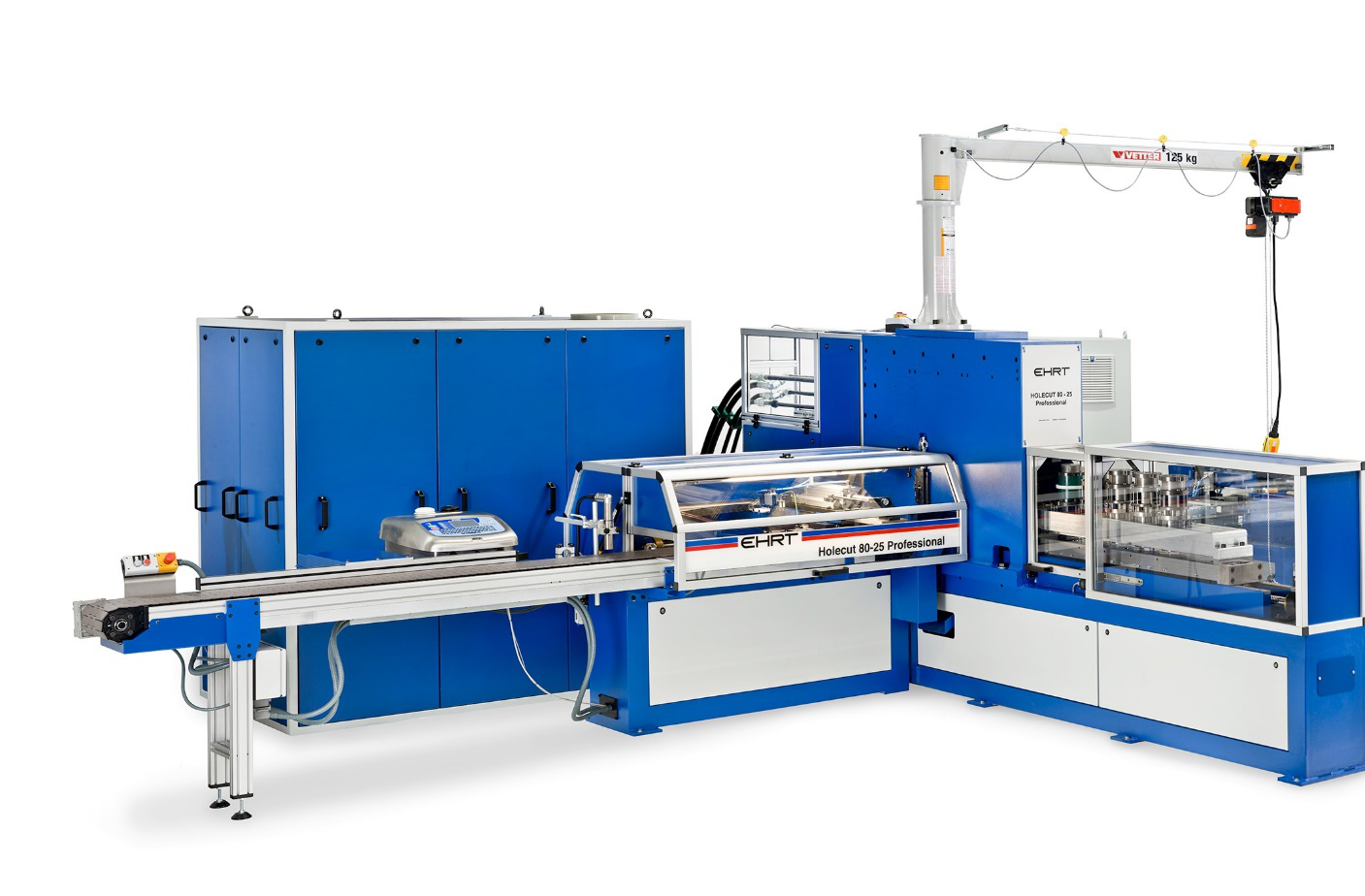

EHRT_沖剪機_HC 80_專業型

技術指標

規格

備注

設備尺寸

8654x4804x1907

長x寬x高

設備重量

7000 kg

沖剪力 Punch Force

400KN/800kN

沖剪壓力 Punch Pressure

max. 280 bar

沖剪系統 Punch System

液壓(hydraulic)

340KN/785kN

oil volume 160l/250l, viscosity 46

材料寬度 Material Width

15~260mm

0.6~12”

材料厚度 Material Thickness

Steel:5~10mm

Cu/Al:5~20mm

Steel:0.1~0.4”

Cu/Al:0.1~0.8”

材料長度 Material Length

150~6000mm

1.2~2.36”

刀具站數量 Number tool stations

7

最多刀具 Max. number of punches

37

6合1多子模*6

切刀模*1

一次切刀站 Single cutting station

YES

刀具外圍尺寸 Punch cladding circle

56mm

6合1多子模*43mm

定位速度 Positioning Speed

80 m/min

軸向加速度 Axis Acceleration

4 m/s2

軸定向精度 Axis Positioning Accuracy

±0.05mm

數控系統 CNC Control

Beckoff

外部供電 Electrical Connection

3 Ph/N/PE 400V iEC

熔斷保護Fuse Protection

125A

壓力空氣消耗 Air consumption

Max. 120 l/min

外部供氣 Air connection

G ? , 6 bar

控制單元 Control Unit

Industrial PC

with Windows 7 or higher

軟件 Software

PowerPunch

網絡兼容 Network-Compatible

YES

外表顏色 Finishing

RAL 5010 Gentian Blue

Doors and Covering RAL 7035 Light Grey

安全裝置 Safety Installations

All danger zones are secured according to CE standards (Cat 2)
